Современные технологии и инженерные решения Vandjord на МЦД

Проект обещает значительно облегчить транспортную нагрузку в Москве и её окрестностях. Президент Путин подчеркнул, что новая линия диаметра привлечет внимание москвичей и всех, кто активно пользуется общественным транспортом, и предоставит огромные преимущества для миллионов людей. Расписание поездов планируется так, чтобы в часы пик интервал между поездами составлял 5-6 минут, а функционирование МЦД-3 будет охватывать период с 5:30 до 1:00. Этот диаметр значительно разгрузит салатовую, фиолетовую и оранжевую линии московского метро, облегчив передвижение в городе и снизив автомобильный трафик на вылетных московских магистралях до 6,9 тыс. автомобилей в сутки.

Для обеспечения надежности и эффективности системы, на объекте были задействованы высокотехнологичные решения, включая насосное оборудование Vandjord. Важной частью инженерного обеспечения проекта стали системы водоснабжения, автоматического пожаротушения и дренажа, реализованная на базе решений от Vandjord.

Работу системы водяного пожаротушения обеспечивает комплектная установка Vandjord Hydro-FS-V 1/1 на базе 2 насосов CRV 20-2. Установки пожаротушения Hydro-FS разработаны с учетом строгих требований различных пожарных регламентов, ГОСТов и сводов правил, что обеспечивает высокую надежность и продуманные алгоритмы срабатывания. Помимо прочего, в установке предусмотрено подключение удаленной панели диспетчеризации, с помощью которой можно отслеживать все параметры установки пожаротушения, а также управлять ее работой.

Вертикальные многоступенчатые центробежные насосы Vandjord CRV, которые используются в установках Hydro-FS, отличает компактная горизонтальная конфигурация – патрубки насоса расположены соосно, а рабочие колеса – в вертикальной гильзе. За счет данных особенностей насосы такого типа могут развивать значительный давления без серьезного увеличения горизонтальных габаритов установки. Кроме того, подобная компоновка позволяет удобно демонтировать электродвигатель и, например, обслуживать торцевое уплотнение вала без демонтажа проточной части от трубопровода, а также обеспечивает непотопляемость электродвигателей системы за счет того, что они расположены достаточно высоко от основания установки.
Помимо противопожарного водоснабжения, оборудование Vandjord использовано и в составе других систем, поддерживающих функциональность на станции «Раменское». Например, хозяйственно-питьевые нужды объекта обеспечивает установки повышения давления Hydro-ME на базе 3х насосов CRVE 3-11. Эта установка также построена на базе вертикальных многоступенчатых центробежных насосов Vandjord CRVE, смонтированных на общей раме‐основании со всей необходимой запорной арматурой и контрольно‐измерительными приборами. На стороне всасывания устанавливаются реле давления для защиты от "сухого" хода. На стороне нагнетания установлены датчики давления, по которым работает установка, обратные клапаны, запорная арматура, манометр и мембранный гидробак для сглаживания работы датчика. Встроенная автоматика обеспечивает большой набор защит – от перекоса фаз и превышения тока до перегрева за счет штатно подключенных реле PTC.

Эффективную работу дренажной системы обеспечивает насос Vandjord APV.06.40. Данный однофазный насос создает напор до 10, 5 и перекачивает до 15 м3/ч жидкости в час. Прочная конструкция из нержавеющей стали позволяет перекачивать жидкость с увеличенным содержанием различных взвесей и песка, а также не требует технического обслуживания в процессе эксплуатации.

В итоге, новая линия МЦД-3 приносит в Москву не только современное транспортное соединение, но и передовые инженерные решения. Комбинация надёжности и технологичности позволила создать эффективную систему, способствующую улучшению мобильности и обеспечению безопасности в городской инфраструктуре.

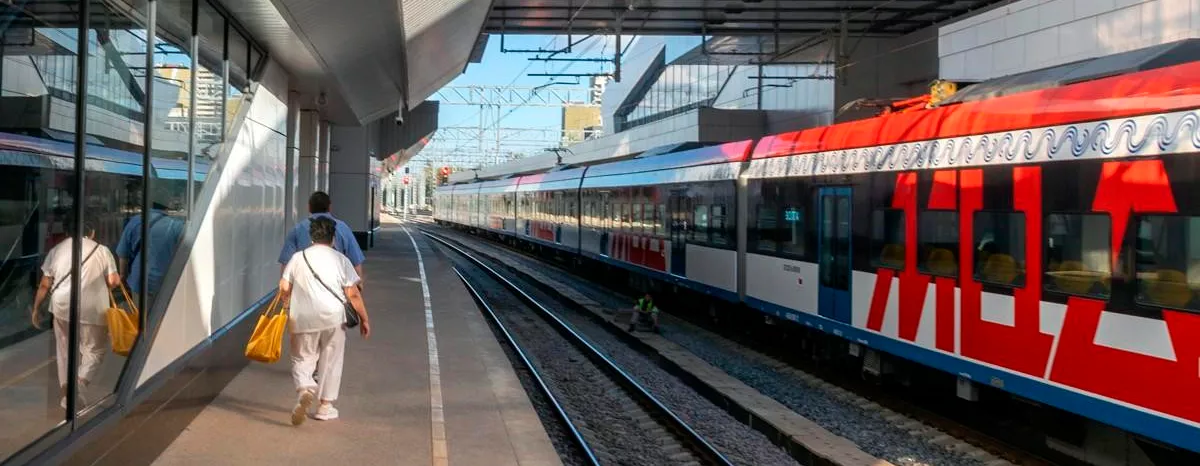

_{*Фото с сайта mintrans.gov.ru}
